屋面彩钢夹芯板改造施工方案

    某厂房屋面彩钢夹芯板使用多年，现已出现腐蚀老化渗水迹象。由于房屋面积较大，针对拟改造项目实际情况，分别从夹芯板性能参数对比、屋面夹芯板重量计算、屋面夹芯板施工三方面进行说明：

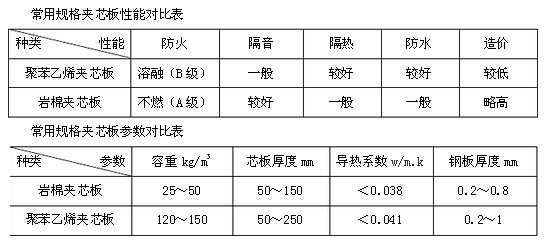

 一、常用规格夹芯板性能、参数对比

根据以上对比参数，建议采取以下措施，选用轻型规格：

适当降低钢板厚度，单层钢板厚度不大于0.3mm；

适当降低芯板厚度，芯板厚度不大于75mm；

适当降低芯板容重，芯板容重不大于100kg/立方；

二、屋面夹芯板重量计算

1、根据常用规格聚苯乙烯夹芯板计算（面积600㎡、钢板0.4mm、芯板100mm、容重35kg/立方）

聚苯乙烯夹芯板0.4mm+0.4mm钢板重量

600㎡×3.14kg/㎡×2=3768 kg

聚苯乙烯夹芯板100mm芯材重量

600m2×0.1m×35kg/m3=2100 kg

聚苯乙烯夹芯板总重小计3768+2100=5868 kg

2、根据轻型规格岩棉夹芯板计算（面积600㎡、钢板0.3mm、芯板75mm、容重100kg/m3）

岩棉夹芯板0.3mm+0.3mm钢板重量

600㎡×2.355kg/㎡×2=2826 kg

岩棉夹芯板75mm芯材重量

600㎡×0.075m×100kg/m3=4500 kg

岩棉夹芯板总重小计2826+4500=7326 kg

3、经计算，轻型规格岩棉夹芯板与常用规格聚苯乙烯夹芯板的重量比值为 7326kg/5868kg≈1.25。常规房屋设计时，设计值与标准值的比例系数为1.3～1.35。即拟改造后的荷载未超过常规房屋设计时的设计值。

三、屋面夹芯板施工

 1、施工准备

连接件：包括墙板固定夹、自攻螺钉、拉铆钉、膨胀螺栓、压盖等；

密封材料：包括密封胶带、密封条、泡沫堵头、密封胶等；

机械：自攻钻、射钉枪、切割机、电焊机等；

工具：螺丝刀、钳子、铁皮剪子、扳子、钢锯、锤子、钢尺、笤帚、防护手套等。

 2、操作工艺

预备工作：铺钉夹芯板前，应将各项准备工作做完。核对檩条规格和铺设尺寸：检查檩条

铺设的规格、间距、坡度是否符合结构设计要求。

配板：根据设计图纸及现场实际屋面部分的尺寸绘制板块排列图，以此作为切割各种板块的依据，将切割完毕的板块按排列图顺序编号，以便于施工。

铺钉彩钢夹芯板：铺板时应拉通线，做到纵横对齐。长向(纵向)搭接应位于檩条处(搭接处应改用双檩或檩条一侧加焊通长角钢)，两块板均应伸至支撑构件上，每块板的支座长度大

于等于50mm。屋面板从檐口一端开始，往另一端和屋脊方向同时铺设；铺设时，用墙板固定夹将屋面板与墙进行固定，每块屋面板两端的支撑处要用自攻螺钉与檩条固定：纵向连接时，问距小于或等350mm，并且每块板与同一根檩条及墙梁的连接不得少于3个点，非纵向连接时不得少于2个点；在屋脊、檐口处的连接点宜适当加密。钻孔时，应垂直地将屋面板与檩条一起钻透，固定螺栓时，应先垫好防水密封垫圈，并套上橡胶垫板和不锈钢压盖后用力拧紧；铺板时，用拉铆钉将板与板进行连接，问距一般为100mm～500mm。两块板的

长向搭接缝处应放置一条通长的密封条，端头应放置两条密封条，密封条应连续不得间断。夹芯板材应采用带防水垫圈的镀锌螺栓固定，固定点应设在波峰 上，所有外漏的螺钉均应涂密封材料保护。板铺设后，两块板的长向(纵向)搭接处还应用拉铆钉连接，所用拉铆钉均用硅酮密封胶密封，并用金属或塑料压盖保护；

3、质量标准

夹芯板材的安装应平整，同标高的相邻两块板宜顺风(常年最大风向)搭接；上下两排板的

搭接长度应根据板型和屋面坡度而定，一般不应小于200mm；夹芯板的固定方法应正确，密封完整；检验方法：观察和尺量。夹芯板的排水坡度应符合设计要求；检验方法：尺量。夹芯板材屋面的檐口线和泛水线应顺直，无起伏现象。检验方法：水准仪、拉线检查。

4、成品保护

 施工屋面板时，防止造成屋面外层钢板划痕；屋面施工中应及时清理杂物，不得有杂物堵塞水落口、斜沟等；屋面施工时不得污染墙面及其他已施工完的成品；彩钢夹芯板堆放场地应平坦、坚实，且便于排除地面水。堆放时应分层，沿长度方向加放垫木。人工搬运时不得搬搭接钢板处，机械吊运应采用专用吊具。

 5、应注意的质量问题

 施工时应使板材固定牢固，节点部位必须严格按照设计要求施工，保证接槎严密，螺栓应拧紧。板间密封条应连续，拉铆钉和搭接口必须用密封条封严，接缝严密，以防止屋面板出现渗漏水现象；施工时应挂线，板随线走，保证檐口平直，出檐一致；天沟和斜沟表面平整， 坡度均匀一致，并符合设计要求；屋面要平整，上下瓦楞吻合，搭接长度要符合要求，避免檐口不直、表面平整度差；屋面板施工时需设置坡度标高控制点，铺板时做到坡度准确，保证排水流畅。

6、安全文明措施

安全操作要求

安装屋面板时，所使用的梯子必须稳固可靠。当风力超过四级以上时，应停止屋面作业；电器设备及线路要保证用电安全，电动工具和设备应在空载情况下启动，操作人员应佩戴绝缘手套，穿绝缘胶鞋；施工现场的材料保管应依据材料性能采取必要的防雨、防潮、防晒、防冻、防火等措施；操作人员必须戴安全帽，边缘作业必须系好安全带。操作人员应戴相应的防护用品；严禁自屋面直接向下抛撒建筑垃圾；施工中产生的废料讯息工期应及时回收，分类处理，防止污染环境。
